液晶屏顯示模塊分類

　　數顯液晶模塊

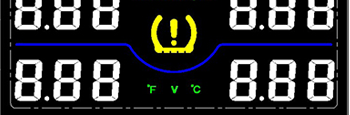

　　這是一種由段型液晶顯示器件與專用的集成電路組裝成一體的功能部件，只能顯示數字和一些標識符號。段型液晶顯示器件大多應用在便攜、袖珍設備上。由于這些設備體積小，所以盡可能不將顯示部分設計成單獨的部件，即使一些應用領域需要單獨的顯示組件，那么也應該使其除具有顯示功能外，還應具有一些信息接收、處理、存儲傳遞等功能，由于它們具有某種通用的、特定的功能而受市場的歡迎。常見的的數顯液晶顯示模塊有以下幾種。

　　（1）計數模塊

　　這是一種由不同位數的七段型液晶顯示器件與譯碼驅動器，或再加上計數器裝配成的計數顯示部件。它具有記錄、處理、顯示數字的功能。目前我國市場上能夠見到的主要產品有由CD4055譯碼驅動器驅動的單位液晶顯示器件顯示模塊，以及由ICM72ll，ICM7231，ICM7232，CDl4543，UPDl45001，HD44100等集成電路與相應配套的液晶顯示器件組裝成的4位、6位、8位、10位、12位、16位計數模塊．在選用這類計數模塊時必須注意以下幾點:

　　弄清功能：雖說都叫“計數模塊“，但其中大部分并不能直接計數。它們的輸人端口有的僅是BCD碼接口形式，有的是BCD碼加選通端輸人接口形式，還有的是可直接與串行、并行口相接的接口形式等等，如需要計算或記錄一串數字，還必須配置相應的電路，當然也有將計數電路配好在模塊上的產品。

　　認準結構：液晶顯示器件有不同的安裝方法和安裝結構。固此，在選用時要注意其結構特點，一般來說，這種計數模塊大都由斑馬導電橡膠條、塑料(或金屬)壓框和PCB板將液晶顯示器件與集成電路裝配在一起而成。其外引線端有焊點式、插針式、線路板插腳式幾種。

　　注意電源：一臺設備應該盡量使用統一的電源，常見的液晶顯示器件計數模塊有單電源型和雙電源型，有5V和9V等不同規格。

　　（2)計量模塊

　　這是一種有多位段型液晶顯示器件和具有譯碼、驅動、計數、A/D轉換功能的集成電路片組裝而成的模塊。由于所用的集成電路中具有A/D轉換功能，所以可以將輸入的模擬量電信號轉換成數字量顯示出來。我們知道任何物理量，甚至化學量(如酸堿度等)都可以轉換為模擬電量，所以只要配上一定的傳感器，這種模塊就可以實現任何量值的碉量和顯示，使用起來十分方便。計量模塊所用的集成電路型號主要有ICL7106、ICL7116、ICL7126、ICL7136、ICL7135、ICL7129等，這些集成電路的功能、特性決定了計量模塊的功能和特性。作為計量產品，按規定必須進行計量鑒定。經計量部門批準在產品上貼有計量合格證。

　　(3)．計時模塊

　　計時模塊將液晶顯示器件用于計時歷史最久，將一個液晶顯示器件與一塊計時集成電路裝配在一起就是一個功能完整的計時器。由于它沒有成品鐘表的外殼，所以稱之為計時模塊。計時模塊雖然用途很廣，但通用、標準型的計時模塊卻很難在市場上買到，只能到電子鐘表生產廠家去選購或定購合適的表芯，計時模塊和計數模塊雖然外觀相似，但它們的的顯示方式不同，計時模塊顯示的數字是由兩位一組兩位一組的數字組成的．而計數模塊每位數字均是連續排列的。由于不少計時模塊還具有定時、控制功能，因此這類模塊可廣泛裝配到一些加電、設備上，如收錄機、CD機、微波爐、電飯煲等電器上。

　　它是由點陣字符液晶顯示器件和專用的行、列驅動器、控制器及必要的連接件，結構件裝配而成的，可以顯示數字和西文字符。這種點陣字符模塊本身具有字符發生器，顯示容量大，功能豐富。一般該種模塊最少也可以顯示8位1行或16位l行以上的字符。這種模塊的點陣排列是由5×7、5×8或5×11的一組組像素點陣排列組成的。每組為1位，每位間有一點的間隔，每行間也有一行的間隔，所以不能顯示圖形。

　　一般在模塊控制、驅動器內具有已固化好192個字符字模的字符庫CGROM，還具有讓用戶自定義建立專用字符的隨機存儲器CGRAM，允許用戶建立8個5×8點陣的字符。

　　這種模塊也是點陣模塊的一種，其特點是點陣像素連續排列，行和列在排布中均沒有空隔。因此可以顯示了連續、完整的圖形。由于它也是有X-Y矩陣像素構成的，所以除顯示圖形外，也可以顯示字符。

　　（1）行、列驅動型

　　這是一種必須外接專用控制器的模塊，其模塊只裝配有通用的行、列驅動器，這種驅動器實際上只有對像素的一般驅動輸出端，而輸入端一般只有4位以下的數據輸入端、移位信號輸人端、鎖存輸人端、交流信號輸人端等，如HD44100，IID66100等．此種模塊必須外接控制電路，如HD61830，SEDl330等才能與計算機連接．該種模塊數量最多，最普遍。雖然需要采用自配控制器，但它也給客戶留下了可以自行選擇不同控制器的自由．

　　（2）行、列驅動-控制型

　　這是一種可直接與計算機接口，依靠計算機直接控制驅動器的模塊。這類模塊所用的列驅動器具有I/O總線數據接口，可以將模塊直接掛在計算機的總線上，省去了專用控制器，因此對整機系統降低成本有好處。對于像素數量不大，整機功能不多，對計算機軟件的編程又很熟悉的用戶非常適用。不過它會占用你系統的部分資源。

　　（3）行、列控制型

　　這是一種內藏控制器型的點陣圖形模塊。也是比較受歡迎的一種類型．這種模塊不僅裝有如第一類的行、列驅動器，而且也裝配有如T6963C等的專用控制器。這種控制器是液晶驅動器與計算機的接口，它以最簡單的方式受控于計算機，接收并反饋計算機的各種信息，經過自己獨立的信息處理實現對顯示緩沖區的管理，井向驅動器提供所需要的各種信號、脈沖，操縱驅動器實現模塊的顯示功能。這種控制器具有自己一套專用的指令，并具有自己的字符發生器CGROM．用戶必須熟悉這種控制器的詳細說明書，才能進行撮作。這種模塊使用戶擺脫了對控制器的設計、加工、制作等一系列工作，又使計算機避免了對顯示器的繁瑣控制，節約了主機系統的內部資源。
